Máquina de prensa de quadro 160ton C com 8 faces guias deslizantes

A máquina de prensa do tipo manivela JH21B é o modelo aprimorado do quadro JH21 C Pressão de manivela única. A máquina de prensa adota slide com 8 guias de faces, em vez do tipo retangular RAM Gibs para maior precisão. As faixas de tonelagem são de 160ton a 400ton.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH21B
Marca do Produto:
WORLD

Oito faces ram guia gibs para c prensa de tipo C

Mais guias de slide com placas de bronze oferecem maior precisão para a imprensa. Mais adequado para piercing e corte de folhas de metal. Alta rigidez C Pressione o corpo de prensa soldado por placas de aço de alta qualidade. Outras configurações são iguais ao tipo JH21.

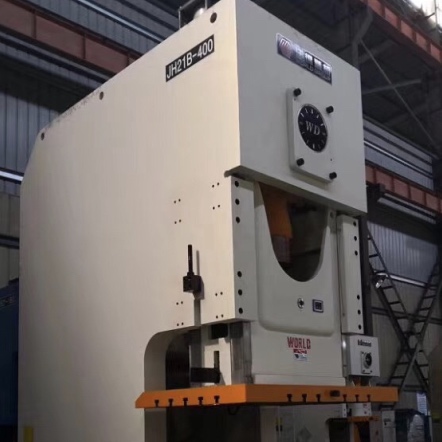

Oito rostos Ram Gibs

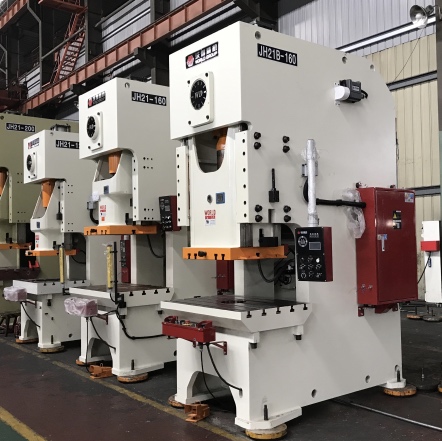

JH21 Press vs JH21b Crank Press

Configurações de alto nível para a máquina de prensa de manivela

A máquina de prensa automática JH21B adota a embreagem e o freio combinados do tipo úmido. A engrenagem de transmissão é soldada por anel de engrenagem forjado com um flange, que é mais forte que a engrenagem de fundição padrão. Sistema de lubrificação central, sistema de ajuste motorizado RAM, sistema de proteção de sobrecarga hidráulica são configurações padrão.

em um:

sob um:

máquina de prensa de quadro c Máquina da imprensa 160ton JH21-250 c prima moldura 160ton Press

ITEM		CÓDIGO	UNIT	JH21B-160	JH21B-200	JH21B-250	JH21B-315	JH21B-400
Capacidade nominal		Pe	KN	1600	2000	2500	3150	4000
Ponto de tonelagem			mm	6	6	6.5	7	8
Comprimento do traço do deslizamento		S	mm	200	220	220	220	250
Movimentos deslizantes	Fixo		spm	45	45	30	30	30
Movimentos deslizantes	Variável (opcional)		spm	30-45	25-45	20-30	20-30	20-30
Máx. Altura de fechar		H2	mm	400	450	500	500	550
Ajuste da altura do fechamento		t	mm	100	110	120	120	120
Profundidade da garganta		C1	mm	400	430	450	450	490
Distância entre colunas		D1	mm	736	910	980	980	1050
Deslize o tamanho inferior	F-b	b	mm	580	650	700	700	750
Deslize o tamanho inferior	L-r	a	mm	700	880	950	950	1020
Tamanho do orifício de haste	Diâmetro	d	mm	70	70	70	70	70
Tamanho do orifício de haste	Profundidade	I	mm	100	100	130	130	130
Tamanho da tabela	F-b	D	mm	760	840	880	880	950
	L-r	C	mm	1175	1390	1500	1540	1700
	Grossura	H3	mm	165	180	190	190	210
Diâmetro do orifício da mesa		¢	mm	220	250	270	270	290
Dimensões gerais	F-b	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Altura	H	mm	3215	3800	3865	3865	4150
Energia motora			KW	15	18.5	22	30	37
Peso (aproximado)			kg	13600	19200	23200	26600	31600
