Máquina de imprensa pneumática da garganta profunda da marca mundial

O JH21S é o modelo personalizado da prensa de manivela única JH21 C com profundidade de garganta profunda. Essa linha de tonelagem de prensa de garganta profunda é de 25ton a 200ton. Corpo soldado da placa de aço, embreagem pneumática do tipo úmida, eixo de manivela localizado cruzado, ajuste automático de aríete, proteção contra sobrecarga hidráulica, tamanho de mesa personalizável e tamanho da placa de slide. Pressione a garganta é fortalecida com placa de aço e plataformas mais espessas.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH21S
Marca do Produto:
WORLD

Descrição do produto

Máquina de imprensa pneumática da garganta profunda mundial

-Suitabe para cirles branking line

-pode trabalhar com alimentador de bobina em zigue -zague

-Aqueça trabalhar com a mesa de alimentação de placas de aço NC

-Troat A profundidade é personalizada

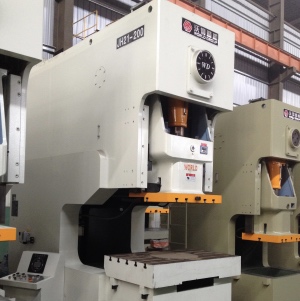

Frenghtened garganta de prensa de manivela de garganta profunda

A profundidade da garganta da prensa é personalizável, dependendo de diferentes tonelagens de imprensa e tamanhos de folha do cliente. A garganta é fortalecida por costelas e placas de aço mais espessas para garantir a resistência e a rigidez. Placa de aço soldado corpo com tratamento de recozimento e explosão de areia para liberar a tensão de soldagem.

Mesmas configurações que a prensa de manivela de quadro JH21 C

PLC Conrol, embreagem úmida, proteção contra sobrecarga hidráulica, sistema de lubrificação automática de graxa.

Parâmetros de prensa de garganta profunda

ITEM		CÓDIGO	UNIT	JH21S-25	JH21S-45	JH21S-60	JH21S-80	JH21S-100	JH21S-125	JH21S-160	JH21S-200
Capacidade nominal		Educaçao Fisica	KN	250	450	600	800	1000	1250	1600	2000
Comprimento do traço do slide		S	milímetros	80	120	140	160	160	180	200	220
Movimentos deslizantes	Fixo		spm	100	80	70	60	55	50	45	45
Movimentos deslizantes	Variável (opcional)		spm	60-120	50-95	45-85	40-75	35-65	35-65	30-55	30-55
Máx. Altura fechada		H2	milímetros	250	270	300	320	335	350	400	450
Ajuste de altura fechada		t	milímetros	50	60	70	80	90	90	100	110
Profundidade da garganta		C1	milímetros	personalizado
Distância entre as vertritas		d1	milímetros	450	515	560	610	670	670	736	910
Deslize o tamanho inferior	Fb	b	milímetros	250	340	400	460	520	520	580	650
Deslize o tamanho inferior	Lr	a	milímetros	360	410	480	540	620	620	700	880
Tamanho do orifício de haste	Diâmetro	d	milímetros	40	50	50	50	70	70	70	70
Tamanho do orifício de haste	Profundidade	I	milímetros	65	60	70	65	90	90	100	100
Tamanho da tabela	Fb	D	milímetros	400	440	520	600	640	680	760	840
	Lr	C	milímetros	720	825	930	950	1060	1100	1175	1390
	Espessura	H3	milímetros	80	110	130	140	145	155	165	180
Diâmetro do orifício da mesa		¢	milímetros	150	150	150	180	180	200	220	240
Dimensão total	Fb	A	milímetros	1500	1585	1540	1765	2000	2040	2305	2600
	Lr	B	milímetros	945	1075	1200	1200	1300	1320	1420	1540
	Altura	H	milímetros	2120	2390	2570	2725	3010	3035	3215	3800
Energia motora			KW	3	5.5	5.5	7.5	7.5	11	15	18.5
