JH23 Inclinable Crank Type Pneumatic Press

JH23 GAP Frame Tipo de manivela A imprensa pneumática adota a embreagem e o freio do tipo seco em vez de enrolar a embreagem do tipo de chave. A impressora de perfuração JH23 pode funcionar como polegadas, traços únicos e golpes contínuos. A RAM da manivela pode parar em qualquer momento depois que pressione o botão de parada de emergência. O JH23 Cank Type Excentric Press é uma máquina de prensa do tipo de segurança geral para peças de chapas de metal perfurar e estampagem.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH23
Marca do Produto:
WORLD

JH23 GAP Frame Tipo de manivela A imprensa pneumática adota a embreagem e o freio do tipo seco em vez de enrolar a embreagem do tipo de chave. A impressora de perfuração JH23 pode funcionar como polegadas, traços únicos e golpes contínuos. A RAM da manivela pode parar em qualquer momento depois que pressione o botão de parada de emergência. O JH23 Cank Type Excentric Press é uma máquina de prensa do tipo de segurança geral para peças de chapas de metal perfurar e estampagem.

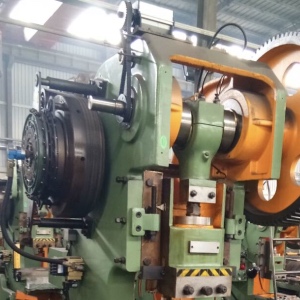

Embreagem pneumática do tipo seco para prensa excêntrica

A embreagem pneumática para a máquina de prensa de manivela fornece as opções de modos de trabalho como pilhas, golpes únicos e contínuos. É conveniente ajustar a altura do dado para combinar com diferentes ferramentas de estampagem com o modo de funcionamento de polegadas. O slide da máquina da manivela pode parar em qualquer momento com a ajuda do sistema de freio pneumático.

Configurações da imprensa pneumática do tipo manivela:

fundir corpo de ferro
embreagem pneumática do tipo seco
Transmissão Big Gear
eixo de manivela forjado
lançar Ram e Conrod
parafuso de bola forjada
CASTING IRIRS REFERTO
Placa de cisalhamento mecânica dentro da RAM para proteção contra sobrecarga
console elétrico

em um:

sob um:

Tipo de manivela máquina pneumática imprensa c Tipo de imprensa manivela pneumática prensa pneumática tipo manivela tipo manivela máquina de perfuração de imprensa Tipo de manivela imprensa energia pneumática imprensa manivela inclinable imprensa manivela pneumática prensa pneumática inclinablee tipo manivela manivela tipo de imprensa inclinablee máquina de imprensa da manivela

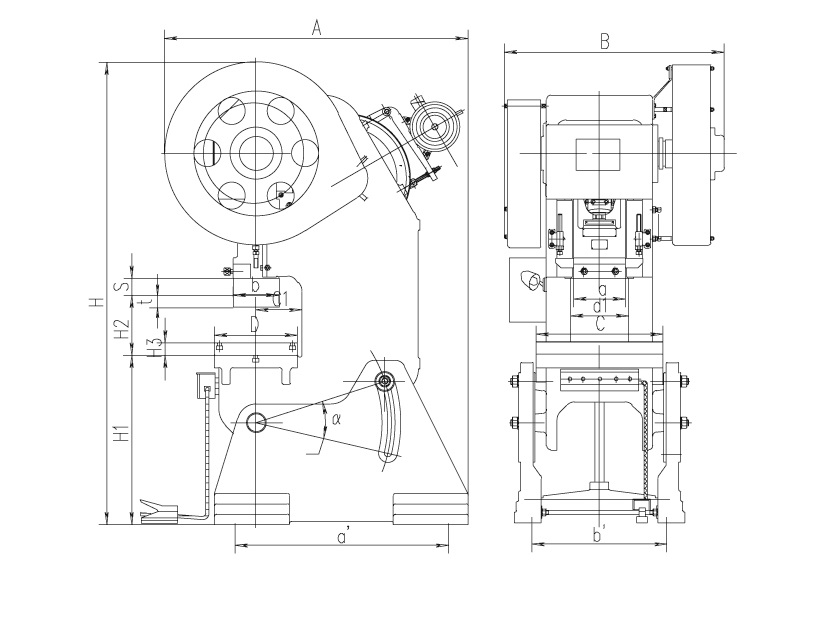

ITENS		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Capacidade nominal		KN	160	250	350	400	630	800	1000
Derrame nominal		milímetros	2	2.5	3.5	6	6	7	7
Comprimento do traço do slide		milímetros	55	75	80	90	110	120	140
Tempos de derrame por minuto		vezes	125	65	60	50	50	38	38
Máx. Altura do conjunto de matrizes		milímetros	220	260	290	320	390	440	480
Ajuste da altura da matriz		milímetros	45	55	60	65	80	90	100
Profundidade da garganta		milímetros	160	200	220	250	310	350	380
Distância entre as vertritas		milímetros	220	270	280	340	420	450	560
Deslize o tamanho inferior	L-r	milímetros	200	250	250	300	400	430	540
Deslize o tamanho inferior	F-b	milímetros	180	220	220	260	360	360	480
Tamanho da haste	Diâmetro	milímetros	40	40	40	50	50	60	60
Tamanho da haste	Profundidade	milímetros	60	60	60	70	70	75	75
Tamanho do reforço	L-r	milímetros	450	560	610	700	860	950	1080
	F-b	milímetros	300	370	400	460	570	650	710
	Espessura	milímetros	40	50	60	65	80	100	120
Diâmetro do orifício da mesa		milímetros	100	120	130	150	180	200	220
Máx. ângulo inclinável		°	35	30	30	30	20	20	15
Reforçar a altura da superfície		milímetros	750	800	805	850	850	850	850
Dimensão total	L-r	milímetros	1050	1170	1195	1376	1560	1915	2180
	F-b	milímetros	1200	1345	1462	1750	1930	2060	2404
	Altura	milímetros	1960	2132	2215	2488	2740	3290	3625
Distância entre os parafusos da fundação	L-r	milímetros	450	600	650	750	920	1010	1130
Distância entre os parafusos da fundação	F-b	milímetros	780	920	1020	1060	1300	1360	1550
Energia motora		KW	1.5	3	4	5.5	7.5	7.5	11
Peso		kg	1185	2050	2530	3590	5440	7860	11250

ITENS		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Capacidade nominal		KN	160	250	350	400	630	800	1000
Derrame nominal		milímetros	2	2.5	3.5	6	6	7	7
Comprimento do traço do slide		milímetros	55	75	80	90	110	120	140
Tempos de derrame por minuto		vezes	125	65	60	50	50	38	38
Máx. Altura do conjunto de matrizes		milímetros	220	260	290	320	390	440	480
Ajuste da altura da matriz		milímetros	45	55	60	65	80	90	100
Profundidade da garganta		milímetros	160	200	220	250	310	350	380
Distância entre as vertritas		milímetros	220	270	280	340	420	450	560
Deslize o tamanho inferior	L-r	milímetros	200	250	250	300	400	430	540
Deslize o tamanho inferior	F-b	milímetros	180	220	220	260	360	360	480
Tamanho da haste	Diâmetro	milímetros	40	40	40	50	50	60	60
Tamanho da haste	Profundidade	milímetros	60	60	60	70	70	75	75
Tamanho do reforço	L-r	milímetros	450	560	610	700	860	950	1080
	F-b	milímetros	300	370	400	460	570	650	710
	Espessura	milímetros	40	50	60	65	80	100	120
Diâmetro do orifício da mesa		milímetros	100	120	130	150	180	200	220
Máx. ângulo inclinável		°	35	30	30	30	20	20	15
Reforçar a altura da superfície		milímetros	750	800	805	850	850	850	850
Dimensão total	L-r	milímetros	1050	1170	1195	1376	1560	1915	2180
	F-b	milímetros	1200	1345	1462	1750	1930	2060	2404
	Altura	milímetros	1960	2132	2215	2488	2740	3290	3625
Distância entre os parafusos da fundação	L-r	milímetros	450	600	650	750	920	1010	1130
Distância entre os parafusos da fundação	F-b	milímetros	780	920	1020	1060	1300	1360	1550
Energia motora		KW	1.5	3	4	5.5	7.5	7.5	11
Peso		kg	1185	2050	2530	3590	5440	7860	11250
