J23 Pression

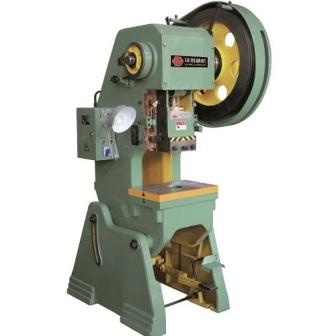

A máquina de perfuração excêntrica J23 é uma prensa de energia mecânica do tipo geral. Fundir corpo de ferro com mesa de trabalho inclinável. Eixo de manivela localizado da esquerda para a direita, a embreagem de chave rígida mecânica e o freio do tipo de banda, gibos de aríete do tipo V, ajuste manual de aríete, placa de cisalhamento dentro da RAM para proteção contra sobrecarga. Esta imprensa de perfuração tem capacidade de 6.3ton a 125ton. A imprensa mecânica J23 é adequada para pequenas peças e forjamentos quentes.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
J23
Marca do Produto:
WORLD

Fundir corpo de ferro com tratamento térmico

A imprensa excêntrica adota o corpo de ferro. Duas pernas de fundição suportam o corpo, conectadas a dois parafusos fortes. O corpo pode ser inclinado para alguns ângulos para facilitar a queda das peças de estampagem e dos restos. Máquinas precisas mundiais produz as partes de fundição em sua própria fábrica. Ferling de ferro cinza com areia e resina.

6.3T-16T Small Press

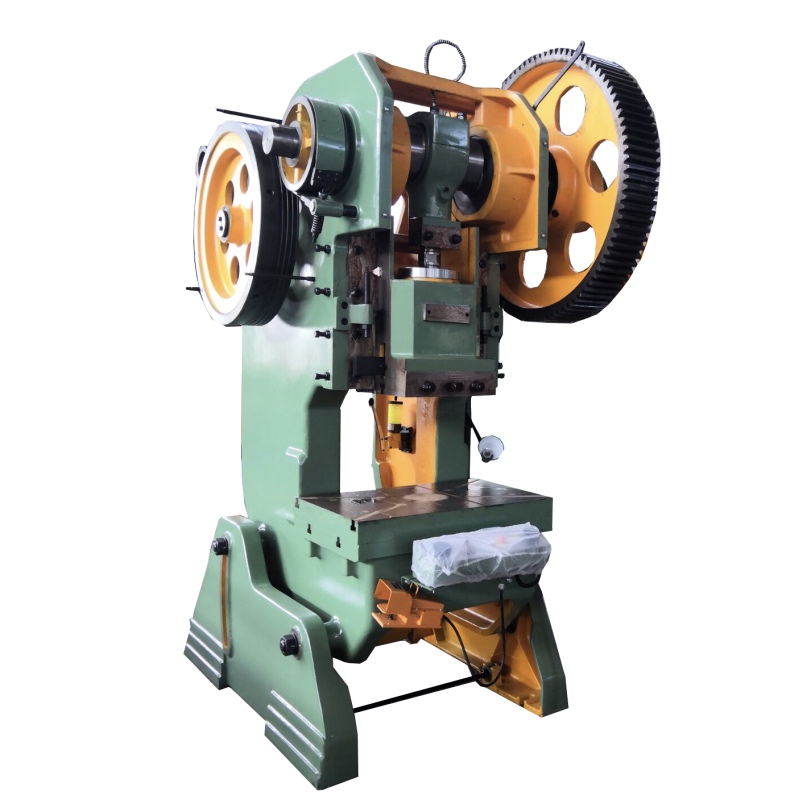

25t-63t de tamanho médio

Pressione excêntrica de tamanho grande com cilindro de balanço de slides

80T-125T Pressione com cilindro de equilíbrio

Embreagem do tipo de chave de rolagem mecânica

A pequena imprensa é operada por pedal do pé com sistema de controle mecânico, como 6.3ton, 10ton e 16ton. O pedal do pé e o controle de botões de duas mãos estão disponíveis para as prensas 25ton e de tamanho maior.

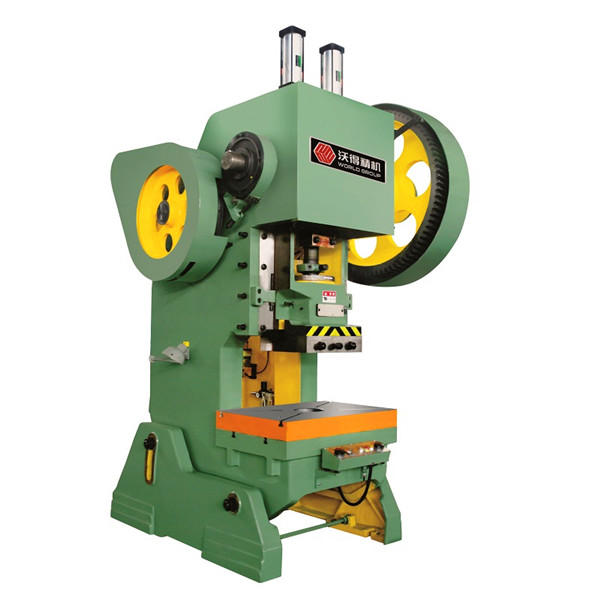

Slide Balanque Cilindro para 80ton e tamanhos maiores Imprensa excêntrica

Dois cilindros de equilíbrio deslizante na parte superior para equilibrar o peso da RAM da prensa e da ferramenta superior. A imprensa pode se mover mais estável.

J23 Dimensões excêntricas de imprensa

ITENS		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Capacidade		KN	63	100	160	250	350	400
Derrame nominal		milímetros	2	2	2	2.5	3.5	6
Comprimento do traço do slide		milímetros	35	45	55	65	80	90
Tempos de derrame por minuto		spm	170	145	125	55	50	45
Máx. Altura do conjunto de matrizes		milímetros	150	180	220	270	290	320
Ajuste de altura fechada		milímetros	30	35	45	55	60	65
Profundidade da garganta		milímetros	110	130	160	200	220	250
Distância entre as vertritas		milímetros	150	180	220	270	280	340
Deslize o tamanho inferior	L-r	milímetros	140	170	200	250	250	300
Deslize o tamanho inferior	F-b	milímetros	120	150	180	220	220	260
Tamanho da haste	Diâmetro	milímetros	30	30	40	40	40	50
Tamanho da haste	Profundidade	milímetros	55	55	60	60	60	70
Tamanho do reforço	L-r	milímetros	310	370	450	560	610	700
	F-b	milímetros	200	240	300	370	400	460
	Espessura	milímetros	30	35	40	50	60	65
Diâmetro do orifício da mesa		milímetros	60	80	100	120	130	150
Máx. ângulo inclinável		°	45	35	35	30	30	30
Reforçar a altura da superfície		milímetros	750	730	750	800	815	850
Dimensão total	L-r	milímetros	620	665	847	950	1058	1335
	F-b	milímetros	780	900	1150	1345	1460	1721
	Altura	milímetros	1503	1658	1910	2130	2225	2488
Distância entre os parafusos da fundação	L-r	milímetros	314	394	450	600	650	750
Distância entre os parafusos da fundação	F-b	milímetros	530	610	780	920	1020	1060
Energia motora		KW	0.75	1.1	1.5	2.2	4	5.5
Peso		kg	400	576	1085	1780	2650	3540

ITENS		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Capacidade nominal		KN	630	630	800	1000	1250
Derrame nominal		milímetros	6	7	7	7	8
Comprimento do traço do slide		milímetros	110	110	120	140	150
Tempos de derrame por minuto		vezes	50	40	38	38	38
Máx. Altura do conjunto de matrizes		milímetros	360	390	440	480	500
Ajuste da altura da matriz		milímetros	80	80	90	100	100
Profundidade da garganta		milímetros	260	310	350	380	390
Distância entre as vertritas		milímetros	350	420	450	560	550
Deslize o tamanho inferior	L-r	milímetros	300	400	430	540	540
Deslize o tamanho inferior	F-b	milímetros	260	360	360	480	480
Tamanho da haste	Diâmetro	milímetros	50	50	60	60	60
Tamanho da haste	Profundidade	milímetros	70	70	75	75	75
Tamanho do reforço	L-r	milímetros	760	860	950	1080	1100
	F-b	milímetros	480	570	650	710	720
	Espessura	milímetros	80	80	100	120	130
Diâmetro do orifício da mesa		milímetros	180	180	200	220	240
Máx. ângulo inclinável		°	20	20	20	15	13
Reforçar a altura da superfície		milímetros	810	850	850	850	860
Dimensão total	L-r	milímetros	1350	1500	1715	1790	1790
	F-b	milímetros	1810	1958	2060	2404	2504
	Altura	milímetros	2740	2868	3290	3625	3715
Distância entre os parafusos da fundação	L-r	milímetros	850	920	1010	1130	1110
Distância entre os parafusos da fundação	F-b	milímetros	1180	1300	1360	1550	1710
Energia motora		KW	5.5	7.5	7.5	11	11
Peso		kg	4550	5500	7390	10800	12035
