H quadro de dois pontos peças metal

JW36 Series H-quadro H Dois pontos O estampamento das prensas tem capacidade de 110ton a 630ton. A tabela de trabalho de tamanho grande da imprensa é adequado para matriz progressiva e matriz multi-estação. Esta prensa do tipo manivela é amplamente utilizada para a estampagem de peças de eletrodomésticos da casa, a produção de lata de lata e a produção de pias de cozinha. Unidades Severtais Dois pontos As prensas automáticas de energia podem funcionar com o alimentador de bobinas e as barras de transferência para a linha de estampagem automática completa.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JW36
Marca do Produto:
WORLD

JW36 Máquinas de imprensa de estampagem H-quadro H

Integrar o corpo soldado da placa de aço.
Controle do PLC, gabinete elétrico móvel e Stand T.
Controle de duas mãos, pedal do pé como opcional.
Tipo úmido combinado embreagem pneumática combinada e freio com volante.
Válvula solenóide de segurança para controlar a embreagem e o freio.
Codificador de came elétrico.
Versão em inglês/chinês HMI.
A altura do RAM pode ser ajustada pelo motor.
Os acessórios de segurança são opcionais, como barreiras de luz, bloco de segurança.
Pressione a capacidade de tonelagem de 110ton a 630ton. As especificações são personalizáveis.

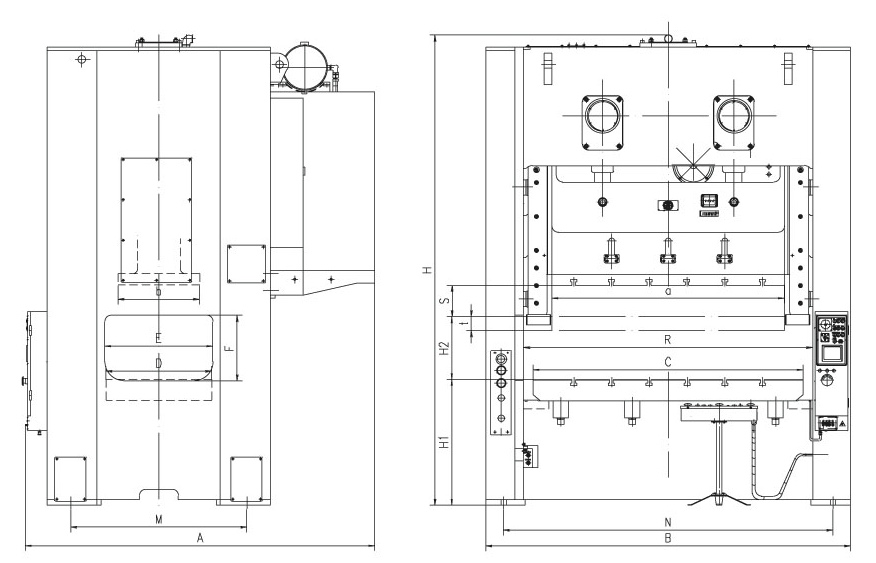

Dimensões de prensa reta de manivela dupla

ITEM		CÓDIGO	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Capacidade nominal			KN	1100	1600	2000	2500
Deslize o comprimento do traço		S	mm	180	200	250	280
Ponto de tonelagem nominal			mm	5	6	7	7
Velocidade do traço do deslizamento	Fixo		spm	50	45	35	30
Velocidade do traço do deslizamento	Variável (opcional)		spm	35-60	35-55	25-40	20-35
Máx. Altura fechada		H2	mm	400	450	500	550
Ajuste de altura fechada		t	mm	90	100	110	120
Tamanho da janela lateral	F-b	E	mm	650	800	900	950
Tamanho da janela lateral	Altura	F	mm	350	400	450	460
Distância entre as vertritas		G	mm	1750	1900	2290	2570
Tamanho da tabela	F-b	D	mm	700	760	900	1000
	L-r	C	mm	1650	1800	2200	2500
	Grossura	H3	mm	140	150	170	180
Deslize o tamanho inferior	F-b	b	mm	600	700	800	900
Deslize o tamanho inferior	L-r	a	mm	1350	1500	1900	2200
A altura da superfície da mesa (com almofadas)		H1	mm	1035	1035	1135	1235
Dimensões gerais	F-b	A	mm	1900	2300	2550	2650
	L-r	B	mm	2600	2700	3200	3600
	Altura	H	mm	3900	4000	4400	4800
Energia motora			KW	11	18.5	22	30
Pressão do ar			MPA	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	18000	21500	31500	39000

ITEM		CÓDIGO	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Capacidade nominal			KN	3150	4000	5000	6300
Deslize o comprimento do traço		S	mm	280	300	300	300
Ponto de tonelagem nominal			mm	7	8	8	8
Velocidade do traço do deslizamento	Fixo		spm	30	20	20	20
Velocidade do traço do deslizamento	Variável (opcional)		spm	20-35	15-25	15-25	15-25
Máx. Altura fechada		H2	mm	550	600	650	650
Ajuste de altura fechada		t	mm	120	130	130	130
Tamanho da janela lateral	F-b	E	mm	950	1000	1100	1200
Tamanho da janela lateral	Altura	F	mm	460	550	600	650
Distância entre as vertritas		G	mm	2570	2810	3200	3350
Tamanho da tabela	F-b	D	mm	1000	1100	1200	1300
	L-r	C	mm	2500	2700	3000	3100
	Grossura	H3	mm	190	200	210	220
Deslize o tamanho inferior	F-b	b	mm	900	1000	1100	1200
Deslize o tamanho inferior	L-r	a	mm	2200	2400	2700	2800
Altura da superfície da mesa		H1	mm	1285	1340	1400	1580
Dimensões gerais	F-b	A	mm	2750	3250	3450	4000
	L-r	B	mm	3600	3850	4350	4550
	Altura	H	mm	4900	5600	6100	5850
Energia motora			KW	37	45	55	75
Pressão do ar			MPA	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	41500	54000	75500	97000
