H quadro de dois pontos Pressiona de transferência de manivela dupla

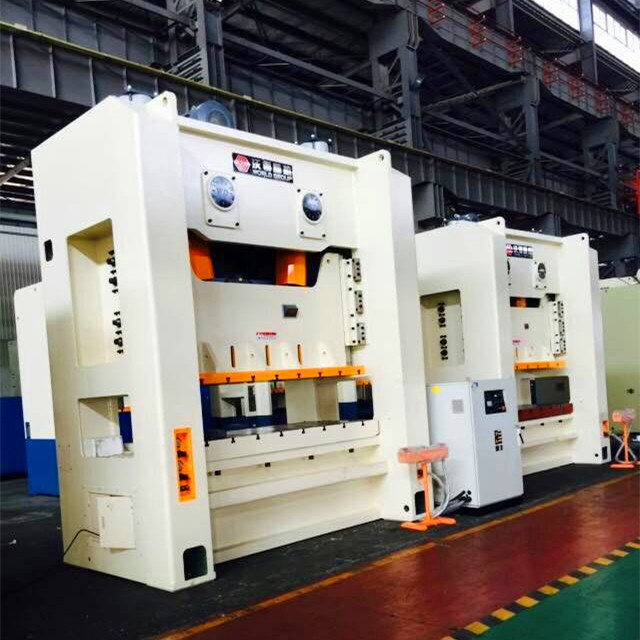

Mono Block Type JW36 Lado reto Dois pontos As impressoras de potência têm capacidade variam de 110ton a 630ton. A tabela de trabalho de tamanho grande da imprensa é adequada para matriz progressiva e matriz multi-estação. Esta prensa do tipo manivela é amplamente utilizada para a estampagem de peças de eletrodomésticos da casa, a produção de lata de estanho e a produção de pias de cozinha. Unidades Severtais Dois pontos As prensas automáticas de energia podem funcionar com o alimentador de bobina e as barras de transferência para a linha de estampagem automática completa.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JW36
Marca do Produto:
WORLD

Principais características:

-Match com o sistema de transferência: barra de transferência e manipulador

-Match com linha de alimentação de bobina automática

-Caixa de aço da caixa de aço da estrutura de aço

-Transmissão por volante, freio de embreagem e grandes engrenagens

-Plc Controle com HMI

Tamanhos de travesseiro contábil

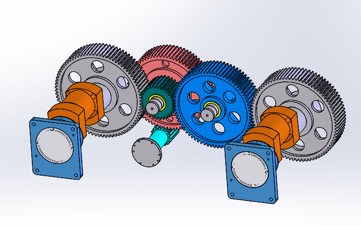

Sistema de transmissão de engrenagem de alta qualidade para prensa lateral reta

Tipo bem -vindo do tipo gêmeo gêmeo, maior força.
Moagem de engrenagem
Embreagem do tipo de banho de óleo de alto torque
Mais transmissão de engrenagens para estender a distância entre dois eixos de manivela. Design personalizável para a tabela maior para combinar com matrizes progressivas de tamanho grande e ferramentas de estampagem de várias estações.

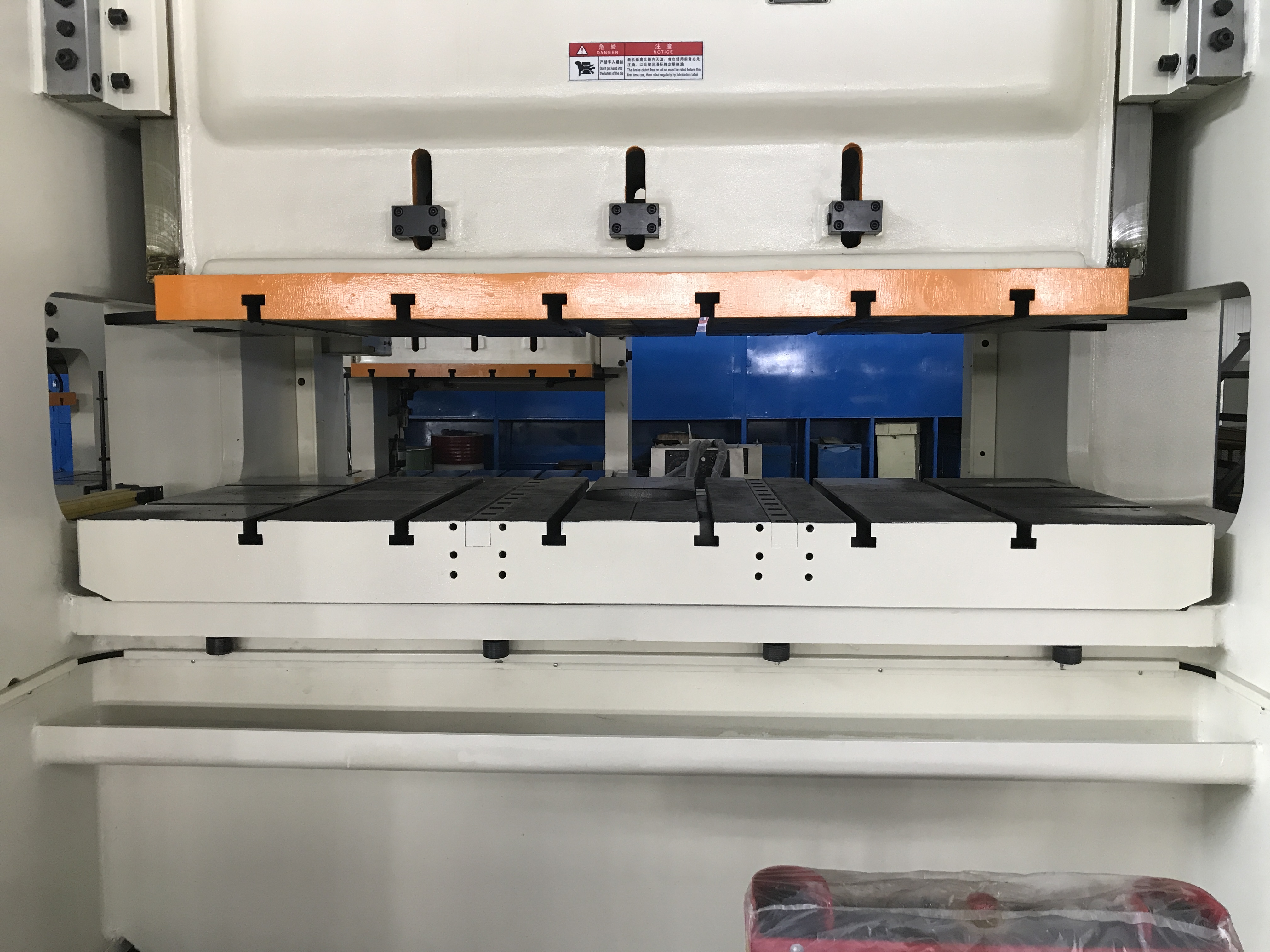

Alta precisão: melhor do que a potência Pressione Padrão de precisão Jis-i

Oito rostos Ram Gibs
Placas de slide de bronze alongadas
Parafusos de carga anti-eviados para ajuste do intervalo de lacunas de guia RAM
Pressione Tratamento de recozimento do corpo, usinagem por centro de moagem de alta qualidade

Segurança para operação

A máquina de prensa é equipada padrão com sistema de proteção contra sobrecarga hidráulica
Válvula solenóide de segurança dupla para a embreagem e freio
Botões de parada emmergency em T Stand e pressione de volta
Barreiras leves e bloco de segurança de matriz são opcionais

Console automático de manivela de manivela

MOVILÍVEL T STAND com botões de cogumelos de duas mãos e interruptor de ajuste de aríete
Tela de toque LCD no HMI
Tipo fixo HMI e caixa elétrica móvel são selecionáveis
O Optator pode verificar o status de funcionamento da tela
Alarme e soluções de falhas podem ser mostradas na tela

Dimensões de prensa reta de manivela dupla

ITEM		CÓDIGO	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Capacidade nominal			KN	1100	1600	2000	2500
Comprimento do traço do slide		S	milímetros	180	200	250	280
Ponto de tonelagem nominal			milímetros	5	6	7	7
Velocidade do traço do deslizamento	Fixo		spm	50	45	35	30
Velocidade do traço do deslizamento	Variável (opcional)		spm	35-60	35-55	25-40	20-35
Máx. Altura fechada		H2	milímetros	400	450	500	550
Ajuste de altura fechada		t	milímetros	90	100	110	120
Tamanho da janela lateral	F-b	E	milímetros	650	800	900	950
Tamanho da janela lateral	Altura	F	milímetros	350	400	450	460
Distância entre as vertritas		G	milímetros	1750	1900	2290	2570
Tamanho da tabela	F-b	D	milímetros	700	760	900	1000
	L-r	C	milímetros	1650	1800	2200	2500
	Espessura	H3	milímetros	140	150	170	180
Deslize o tamanho inferior	F-b	b	milímetros	600	700	800	900
Deslize o tamanho inferior	L-r	a	milímetros	1350	1500	1900	2200
A altura da superfície da mesa (com almofadas)		H1	milímetros	1035	1035	1135	1235
Dimensão total	F-b	A	milímetros	1900	2300	2550	2650
	L-r	B	milímetros	2600	2700	3200	3600
	Altura	H	milímetros	3900	4000	4400	4800
Energia motora			KW	11	18.5	22	30
Pressão do ar			MPA	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	18000	21500	31500	39000

ITEM		CÓDIGO	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Capacidade nominal			KN	3150	4000	5000	6300
Comprimento do traço do slide		S	milímetros	280	300	300	300
Ponto de tonelagem nominal			milímetros	7	8	8	8
Velocidade do traço do deslizamento	Fixo		spm	30	20	20	20
Velocidade do traço do deslizamento	Variável (opcional)		spm	20-35	15-25	15-25	15-25
Máx. Altura fechada		H2	milímetros	550	600	650	650
Ajuste de altura fechada		t	milímetros	120	130	130	130
Tamanho da janela lateral	F-b	E	milímetros	950	1000	1100	1200
Tamanho da janela lateral	Altura	F	milímetros	460	550	600	650
Distância entre as vertritas		G	milímetros	2570	2810	3200	3350
Tamanho da tabela	F-b	D	milímetros	1000	1100	1200	1300
	L-r	C	milímetros	2500	2700	3000	3100
	Espessura	H3	milímetros	190	200	210	220
Deslize o tamanho inferior	F-b	b	milímetros	900	1000	1100	1200
Deslize o tamanho inferior	L-r	a	milímetros	2200	2400	2700	2800
Altura da superfície da mesa		H1	milímetros	1285	1340	1340	1580
Dimensão total	F-b	A	milímetros	2750	3250	3450	4000
	L-r	B	milímetros	3600	3850	4350	4550
	Altura	H	milímetros	4900	5600	6100	5850
Energia motora			KW	37	45	55	75
Pressão do ar			MPA	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	41500	54000	75500	103000
