Factro de gap Tipo de manivela de estampagem de ponto único prensa

Máquina de prensa de carimbo de manivela única do tipo C para peças de chapas de chapas de carimbo, perfuração, corte, flexão, corte e impandimento. As tonelagens de imprensa são de 25ton a 400ton. A prensa de quadro JH21 C é equipamento padrão com PLC, HMI da tela de toque, embreagem pneumática do tipo úmida e freio, válvula solenóide de segurança, bomba de sobrecarga hidráulica, bomba de lubrificante de graxa automática e cilindros de balanço de slides. Barreiras de luz de segurança, inversor de frequência para velocidades ajustáveis de AVC, almofada de matriz do tipo pistão, grampos de mudança rápida, monitor de tonelagem, bloco de matriz de segurança são opcionais. Esta única manivela pode funcionar com o alimentador de rolos de folha de bobina para atuar como uma prensa automática. Várias prensas automáticas com sistema de transferência, como manipuladores, podem funcionar como linha de imprensa automática completa.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH21
Marca do Produto:
WORLD

JH21 Série C Máquina de estampagem de manivela única CRIME

Estrutura soldada de placa de aço robusta.
Embreagem pneumática e freio, com válvula solenóide de segurança dupla.
Dispositivo de proteção contra sobrecarga hidráulica.
Pressione a capacidade de tonelagem de 25ton a 400ton.
As especificações podem ser personalizadas.
Acessórios automáticos opcionais estão disponíveis, como servo alimentador e decomínio.
A linha de pressões automáticas pode ser encomendada com o sistema de transferência.
Controle central do PLC, HMI com tela de toque, com codificador de came elétrico.

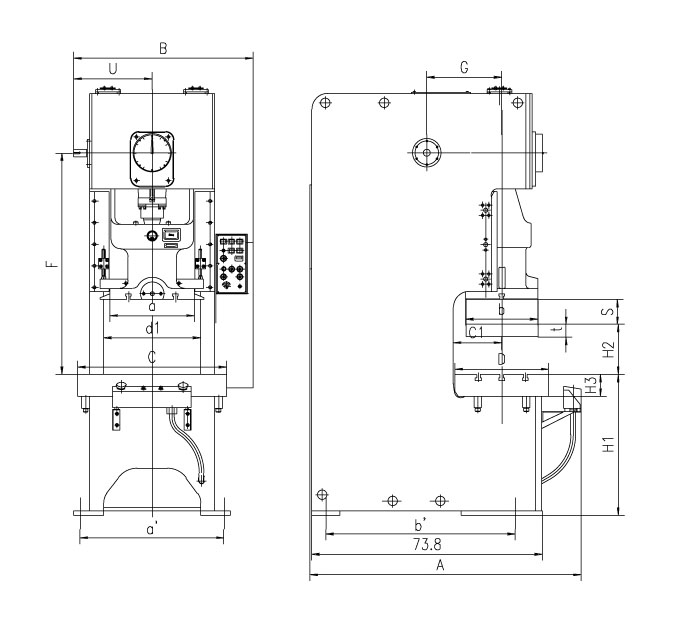

Dimensões de prensa de manivela única

ITEM		CÓDIGO	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125
Capacidade nominal		Pe	KN	250	450	600	800	1000	1250
Deslize o comprimento do traço		S	mm	80	120	140	160	160	180
Ponto de tonelagem nominal			mm	3	4	4	5	5	6
Movimentos deslizantes	Fixo		spm	100	80	70	60	55	50
Movimentos deslizantes	Variável (opcional)		spm	60-120	50-95	45-85	40-75	35-65	35-60
Máx. Altura fechada		H2	mm	250	270	300	320	335	350
Ajuste de altura fechada		t	mm	50	60	70	80	90	90
Profundidade da garganta		C1	mm	210	225	270	310	330	350
Distância entre as vertritas		D1	mm	470	525	560	580	670	630
Deslize o tamanho inferior	Lr	a	mm	360	400	480	540	620	620
Deslize o tamanho inferior	Fb	b	mm	250	340	400	460	520	520
Tamanho do orifício de haste	Diâmetro	d	mm	50	50	50	50	N / D	N / D
Tamanho do orifício de haste	Profundidade	I	mm	50	60	70	70	N / D	N / D
Tamanho da tabela	Lr	C	mm	720	825	930	950	1060	1100
	Fb	D	mm	400	440	520	600	640	680
	Grossura	H3	mm	80	110	130	140	145	155
Diâmetro do orifício da mesa		¢	mm	150	150	150	180	180	200
Reforçar a altura da superfície (sem almofadas)		H1	mm	750	775	800	845	850	850
Dimensões gerais	Fb	A	mm	1500	1540	1585	1765	2000	2040
	Lr	B	mm	945	1075	1200	1200	1300	1320
	Altura	H	mm	2090	2365	2470	2675	2960	2980
Energia motora			KW	3	5.5	5.5	7.5	7.5	11
Pressão do ar			MPA	0.5	0.5	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	2300	3350	4800	5550	7500	8700

ITEM		CÓDIGO	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
Capacidade nominal		Pe	KN	1600	2000	2500	3150	4000
Deslize o comprimento do traço		S	mm	200	200	220	220	250
Ponto de tonelagem nominal			mm	6	6	6.5	7	8
Movimentos deslizantes	Fixo		spm	45	45	30	30	30
Movimentos deslizantes	Variável (opcional)		spm	30-55	30-55	20-35	20-35	20-35
Máx. Altura fechada		H2	mm	400	450	500	500	550
Ajuste de altura fechada		t	mm	100	110	120	120	120
Profundidade da garganta		C1	mm	400	430	450	450	450
Distância entre as vertritas		D1	mm	696	910	980	980	1050
Deslize o tamanho inferior	Lr	a	mm	700	880	900	900	1020
Deslize o tamanho inferior	Fb	b	mm	580	650	700	700	750
Tamanho da tabela	Lr	C	mm	1175	1390	1500	1540	1700
	Fb	D	mm	760	840	880	880	880
	Grossura	H3	mm	165	180	190	190	210
Diâmetro do orifício da mesa		¢	mm	220	240	240	240	240
Reforçar a altura da superfície (sem almofadas)		H1	mm	900	1000	1000	1000	1100
Dimensões gerais	Fb	A	mm	2305	2600	2660	2720	2850
	Lr	B	mm	1420	1540	1640	1680	1750
	Altura	H	mm	3210	3800	3850	3850	4585
Energia motora			KW	15	18.5	22	30	37
Pressão do ar			MPA	0.5	0.5	0.5	0.5	0.5
Peso (aproximado)			kg	12200	18500	22800	25600	29100
