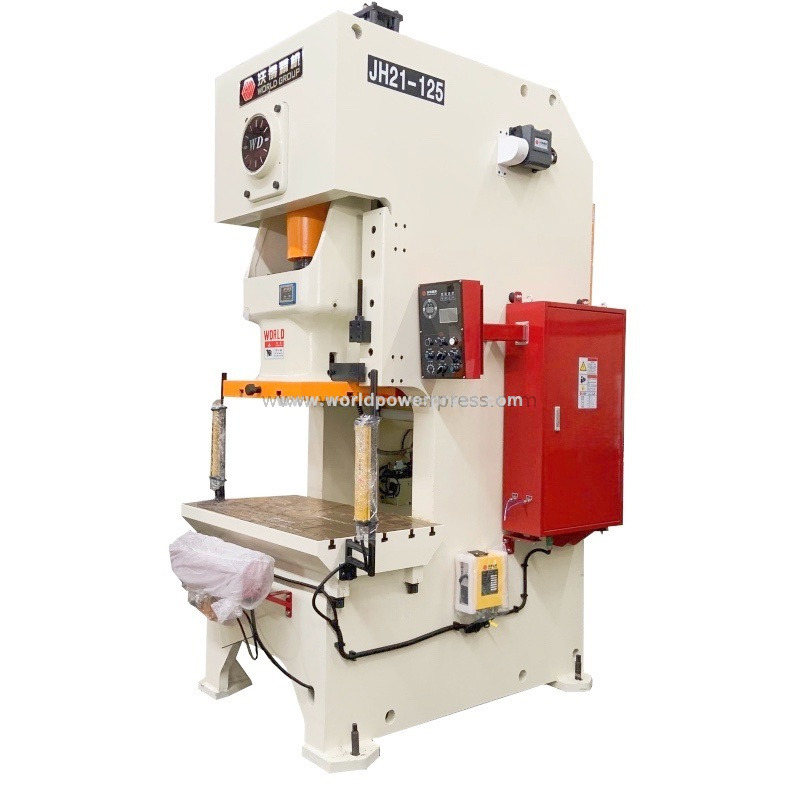

C Mank da manivela do tipo Hot Forjing Press

A prensa de manivela única de quadro JH21 C também é adequada para peças pequenas do processo de forjamento quente. A imprensa de forjamento a quente da estrutura C pode funcionar com o robô para forjamento quente automático. Esta prensa de forjamento do tipo manivela é amplamente usada para parafusos, porcas e válvulas de latão pequenas forjamento quente. Várias unidades forjando as prensas de forjamento com robôs podem atuar como uma linha de imprensa de forjamento automático completo. O intervalo de capacidade de tonelagem de forjamento é de 25ton a 200ton.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH21
Marca do Produto:
WORLD

Descrição do produto

A prensa de manivela única de quadro JH21 C também é adequada para peças pequenas do processo de forjamento quente. A imprensa de forjamento a quente da estrutura C pode funcionar com o robô para forjamento quente automático. Esta prensa de forjamento do tipo manivela é amplamente usada para parafusos, porcas e válvulas de latão pequenas forjamento quente. Várias unidades forjando as prensas de forjamento com robôs podem atuar como uma linha de imprensa de forjamento automático completo. O intervalo de capacidade de tonelagem de forjamento é de 25ton a 200ton.

Lista de especificações

ITEM		CÓDIGO	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125	JH21-160	JH21-200
Capacidade nominal		Pe	KN	250	450	600	800	1000	1250	1600	2000
Comprimento do traço do deslizamento		S	mm	80	120	140	160	160	180	200	220
Movimentos deslizantes	Fixo		spm	100	80	70	60	55	50	45	45
Movimentos deslizantes	Variável (opcional)		spm	60-120	50-95	45-85	40-75	35-65	35-65	30-55	30-55
Máx. Altura fechada		H2	mm	250	270	300	320	335	350	400	450
Ajuste de altura fechada		t	mm	50	60	70	80	90	90	100	110
Profundidade da garganta		C1	mm	210	225	270	310	330	350	400	430
Distância entre as vertritas		D1	mm	450	515	560	610	670	670	736	910
Deslize o tamanho inferior	Fb	b	mm	250	340	400	460	520	520	580	650
Deslize o tamanho inferior	Lr	a	mm	360	410	480	540	620	620	700	880
Tamanho do orifício de haste	Diâmetro	d	mm	40	50	50	50	70	70	70	70
Tamanho do orifício de haste	Profundidade	I	mm	65	60	70	65	90	90	100	100
Tamanho da tabela	Fb	D	mm	400	440	520	600	640	680	760	840
	Lr	C	mm	720	825	930	950	1060	1100	1175	1390
	Grossura	H3	mm	80	110	130	140	145	155	165	180
Diâmetro do orifício da mesa		¢	mm	150	150	150	180	180	200	220	240
Dimensões gerais	Fb	A	mm	1500	1585	1540	1765	2000	2040	2305	2600
	Lr	B	mm	945	1075	1200	1200	1300	1320	1420	1540
	Altura	H	mm	2120	2390	2570	2725	3010	3035	3215	3800
Energia motora			KW	3	5.5	5.5	7.5	7.5	11	15	18.5

Equipamento padrão:

Embreagem e freio pneumáticos: feitos pelo mundo

Motor principal: marca famosa chinesa

PLC: Omron, Schneider, Siemens, Delta

HMI: Kinco, Siemens, Delta

Bomba de sobrecarga: feito pelo mundo

Bomba de lubrificação de graxa: NF chinês

Peças elétricas de baixa tensão: Schneider, marca famosa chinesa

Almofadas anti-vibração: feitas pelo mundo

Opções:

Barreira de luz de segurança: marca famosa chinesa

Inversor (acionamento principal de frequência do motor): tenemo

Dispositivo de troca de dado rápido (grampo, dora, braço): marca famosa chinesa

Alimentador de servo rolo de bobina

Alisadores de decomadeiras

Manipulador de braço de balanço
