C Máquina de pressionamento de perfuração ajustável de armação de quadro

JH21L C Máquina de prensa variável de quadro C é adequada para uma imprensa com diferentes ferramentas. O comprimento do curso é ajustável através do mecanismo instalado na frente do eixo de manivela. Esse acidente vascular cerebral Ajusta Ajuste Padrão Eques com embreagem pneumática do tipo seco, proteção contra sobrecarga hidráulica, sistema de lubrificação automática e sistema de controle central do PLC.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH21L
Marca do Produto:
WORLD

Descrição do produto

Principais características:

-embreagem e freio do tipo DRY

-Plc Control

-Proteção de sobrecarga hidráulica

-7 ou 9 turnos com comprimentos de curso ajustável, adequado para diferentes ferramentas de tipo

-Equipe do padrão com barreiras de luz de segurança e inversor de frequência

-C estrutura soldada de aço de estrutura

-Ce aprovado

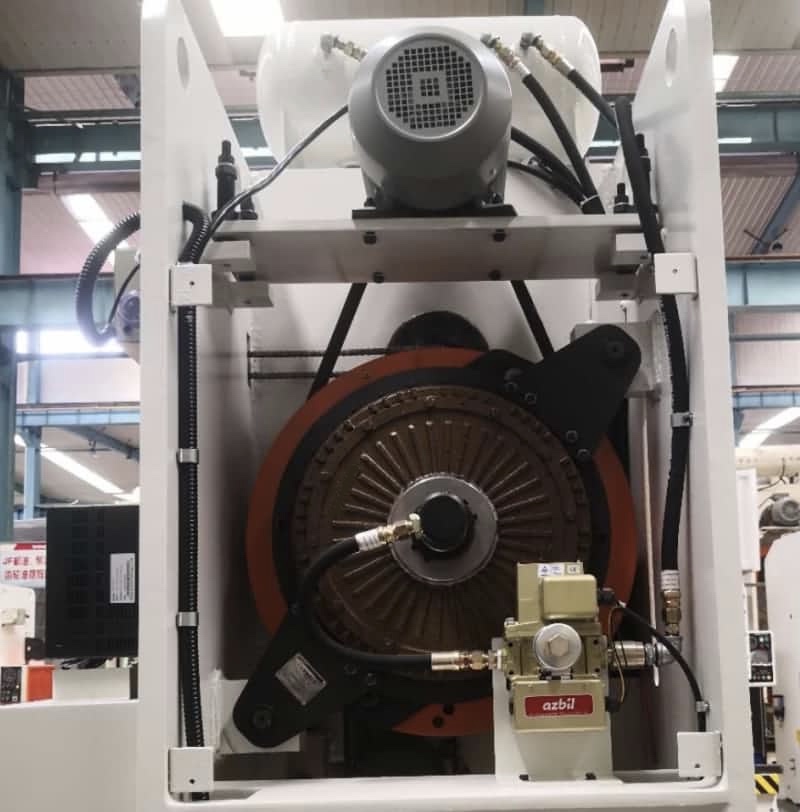

embreagem de prensa de golpe variável

Mecanismo de ajuste do comprimento do punho da prensa de energia

O mecanismo é instalado em frente ao virabrequim, ajustável pelo manual. O ajuste motorizado é opcional. Há um orifício para o operador verificar a posição do comprimento do curso direito.

Um botão para ajustar o comprimento do curso está localizado no console da prensa. Ao ajustar, o cilindro pneumático impulsiona o eixo de ajuste. Use uma chave inglesa para ajustar o eixo à posição desejada. Volte o botão de ajuste do golpe e o eixo retornará à posição original.

Parâmetros técnicos da máquina de prensa de golpe variável

				JH21-25L	JH21-45L	JH21-63L	JH21-80L	JH21-110L	JH21-125L	JH21-160L	JH21-200L	JH21-250L
Capacidade			KN	250	450	630	800	1100	1250	1600	2000	2500
Derrame nominal			milímetros	3	4	4	5	6	6	6	6	8
Slide Stroke			milímetros	10-110	20-120	10-150	10-150	10-160	10-160	16-160	18-180	21-220
Spm	Fixo		min^-1	100	80	70	60	50	50	40	35	30
Spm	Variável		min^-1	80-120	70-90	60-80	50-70	40-60	40-60	35-50	30-40	25-35
Máx. Altura da matriz			milímetros	250	270	300	320	350	350	350	450	500
Ajuste da altura da matriz			milímetros	50	60	80	80	80	80	110	110	120
Profundidade da garganta			milímetros	210	230	300	300	350	350	380	390	420
Entre colunas			milímetros	450	550	620	640	710	760	810	920	960
Reforço		Lr	milímetros	700	810	900	1000	1150	1150	1300	1400	1400
		Fb	milímetros	400	440	580	580	680	680	740	760	800
		Thk	milímetros	80	110	110	120	140	140	150	160	170
Reforçar a abertura			milímetros	φ170 × 20	φ180 × 30	φ200 × 40	φ200 × 40	φ260 × 50	φ260 × 50	φ300 × 50	φ300 × 50	φ320 × 50
(UP HOLE DIA. × DPTH × BURO BONDO DIA.)			milímetros	× φ150	× φ160	× φ180	× φ180	× φ220	× φ220	× φ260	× φ260	× φ280
Área de deslizamento		Lr	milímetros	360	600	680	710	810	810	920	970	970
Área de deslizamento		Fb	milímetros	300	360	400	440	500	500	580	600	650
Hurch Hole		Dia.	milímetros	φ40	φ40	φ50	φ50	φ60	φ60	φ65	φ65	φ70
Hurch Hole		DPTH	milímetros	60	60	80	80	80	80	85	90	90
Principal principal			KW	4	5.5	7.5	7.5	11	11	15	18.5	22
Dimensions		Fb	milímetros	1500	1610	1680	1750	1860	1860	2250	2500	2730
		Lr	milímetros	950	1170	1260	1310	1400	1450	1600	1700	1750
		H	milímetros	2650	2850	3050	3150	3350	3350	3800	4200	4300
Peso líquido			kg	3100	4350	6500	8500	10000	10700	14500	17950	25400
