C Máquina de prensa de alta velocidade em quadro

C Frame Pressões de velocidade rápida única têm capacidades nominais de 25 toneladas a 400 toneladas. O comprimento do curso é mais curto que a prensa de manivela padrão. A velocidade da imprensa pode atingir 150 vezes por minuto. JH21Z Speed Fast Speed Standard Eques com embreagem úmida, bomba de sobrecarga hidráulica, bomba de graxa elétrica e cilindros de balanço de aríete. Essa prensa de potência de velocidade rápida é adequada para o corte e o golpe finos, como a linha de produção para placas de corrente e peças de EI elétricas.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
JH21Z
Marca do Produto:
WORLD

Máquina de prensa de alta velocidade em largada

Adequado para derrotas e cortes

JH21Z Velocidade rápida C Tipo de manivela Pressione o comprimento do traço é mais curto que o JH21 Crank Press padrão. O ponto de tonelagem também é um pouco menor. A velocidade é mais rápida, adequada para peças finas de chapas metálicas e corte. Sistema de lubrificação de graxa automática e os arbustos do eixo de alta qualidade garantem a lubrificação e o controle da temperatura, embora a velocidade seja tão rápida. Desempenho confiável e alta eficiência de trabalho.

Alto desempenho com custo econômico

Esta pressão de velocidade rápida automática é mais lenta que a pressão de alta velocidade padrão. Mas o custo também é muito menor. O cliente não precisa pagar mais se o processo de estampagem não precisar de alta velocidade, como 200 SPM. O JH21Z Crank Press foi projetado para atender à demanda de prensa de velocidade média. Como a linha de blanling automática para peças de EI e placas de corrente.

Equipamento padrão

Controle de PLC com HMI
Sistema automático de lubrificação de graxa central
Sistema de proteção contra sobrecarga hidráulica
Controlador de câmera
Contador e balcão predefinido
Articulações incorretas
Sensor de AVC anti-repetição
Almofadas de montagem anti-vibração
Luz de trabalho
Indicador de altura da matriz

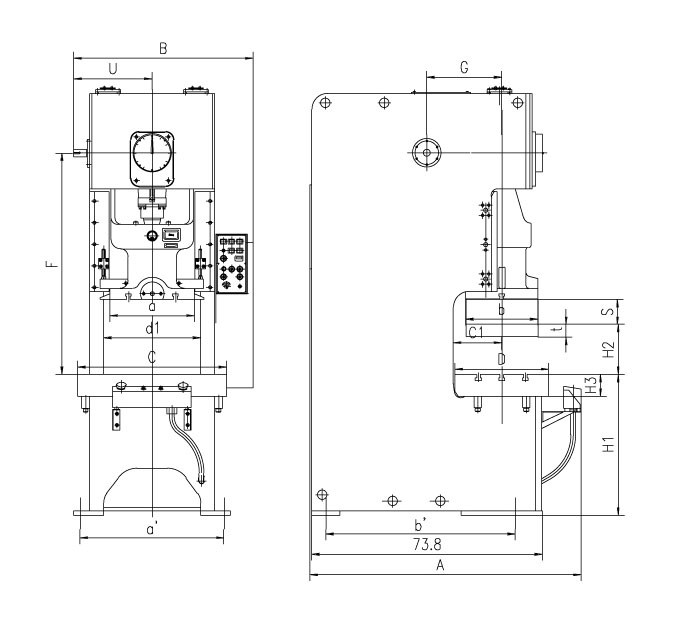

Dimensões de prensa de velocidade rápida

ITEM		CÓDIGO	UNIT	JH21Z-25	JH21Z-45	JH21Z-60	JH21Z-80	JH21Z-125
Capacidade nominal		Pe	KN	250	450	600	800	1250
Pontos de tonelagem			mm	2	2.5	2.5	3.2	3.6
Deslize o comprimento do traço		S	mm	40	50	55	60	70
Movimentos deslizantes	Fixo		spm	140	130	120	120	90
Movimentos deslizantes	Variável		spm	95-165	85-155	80-145	80-145	60-110
Máx. Altura de fechar		H2	mm	200	240	260	290	320
Ajuste da altura do fechamento		t	mm	30	30	40	40	40
Profundidade da garganta		C1	mm	135	180	210	240	270
Distância entre colunas		D1	mm	450	515	560	610	670
Deslize o tamanho inferior	F-b	b	mm	250	340	480	460	520
Deslize o tamanho inferior	L-r	a	mm	360	400	400	540	620
Tamanho do orifício de haste	Diâmetro	d	mm	50	50	50	50	70
Tamanho do orifício de haste	Profundidade	I	mm	50	60	70	70	80
Tamanho da tabela	F-b	D	mm	250	340	400	460	520
	L-r	C	mm	720	825	930	950	1100
	Grossura	H3	mm	60	80	100	110	125
Diâmetro do orifício da mesa		¢	mm	150	150	150	180	200
Dimensões gerais	F-b	A	mm	1500	1585	1540	1765	2040
	L-r	B	mm	945	1075	1200	1200	1320
	Altura	H	mm	1900	2050	2150	2480	2700

ITEM		CÓDIGO	UNIT	JH21Z-160	JH21Z-200	JH21Z-250	JH21Z-315	JH21Z-400
Capacidade nominal		Pe	KN	1600	2000	2500	3150	4000
Pontos de tonelagem			mm	4	4	4	4	4
Deslize o comprimento do traço		S	mm	80	100	100	100	100
Movimentos deslizantes	Fixo		spm	80	65	55	55	55
Movimentos deslizantes	Variável		spm	50-95	45-80	35-65	35-65	35-65
Máx. Altura de fechar		H2	mm	350	380	420	420	450
Ajuste da altura do fechamento		t	mm	50	50	50	60	60
Profundidade da garganta		C1	mm	300	335	360	360	385
Distância entre colunas		D1	mm	696	910	980	980	1050
Deslize o tamanho inferior	F-b	b	mm	580	650	700	700	750
Deslize o tamanho inferior	L-r	a	mm	700	880	950	950	1020
Tamanho do orifício de haste	Diâmetro	d	mm	70	70	70	70	70
Tamanho do orifício de haste	Profundidade	I	mm	100	100	130	130	140
Tamanho da tabela	F-b	D	mm	580	650	700	700	750
	L-r	C	mm	1175	1390	1500	1540	1700
	Grossura	H3	mm	135	150	160	160	180
Diâmetro do orifício da mesa		¢	mm	220	240	240	240	240
Dimensões gerais	F-b	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Altura	H	mm	2950	3450	3500	3500	3780
Energia motora			KW	15	18.5	22	30	37
