Em que componentes uma manivela pressiona?

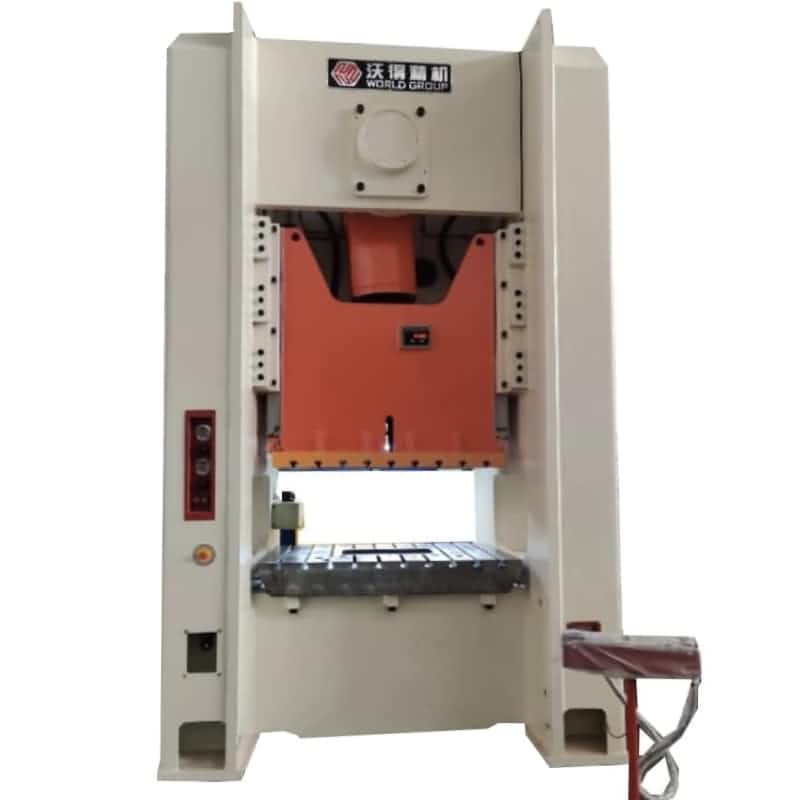

manivela da prensa, o motor aciona a polia grande (geralmente dobra o volante) através da correia em V e aciona o mecanismo de lâmina de manivela através do par de engrenagens e da embreagem, para que o controle deslizante e o soco caiam em uma linha reta. Após a conclusão do trabalho de forjamento, o controle deslizante retorna para cima, a embreagem é retirada automaticamente e, ao mesmo tempo, o dispositivo automático no eixo de manivela é ligado, para que o controle deslizante pare perto do ponto morto superior. Para obter mais informações sobre a manivela, leia as seguintes palavras.

• Em que componentes uma manivela pressiona?

• Como funciona a imprensa da manivela?

• Quais são os recursos de design da manivela?

Em que componentes uma manivela pressiona?

A prensa de manivela consiste nas seguintes partes:

1 Mecanismo de trabalho: consiste em um empurrador de haste da manivela; Ele converte um movimento rotativo em um movimento linear para frente e para trás.

2 Sistema de transmissão: consiste em transmissão de correia e transmissão de engrenagem; Transfere a energia do motor para o mecanismo de trabalho.

3. Operador de mecanismo: consiste principalmente em uma embreagem, freio e sistema elétrico correspondente; Ele controla o estado operacional do mecanismo de trabalho para que possa operar de forma intermitente ou continuamente.

4. POWER PARTE: Consiste em um motor e volante; O motor fornece energia e o volante armazena e libera energia.

5. Support Part: Consiste no casco, bancada e prendedores; Ele conecta todas as partes da imprensa em um todo.

6. Sistema de Auxiliar: incluindo sistema de circulação de ar, sistema de lubrificação, dispositivo de proteção contra sobrecarga, molde de alteração rápida da almofada de ar, dispositivo de alimentação, dispositivo de monitoramento, etc; Para melhorar a segurança e a facilidade de uso da imprensa.

Como funciona a imprensa da manivela?

O eixo de manivela aciona o virabrequim através do pinhão, a engrenagem grande (volante) e a embreagem para girar, e depois deixa o controle deslizante no trilho -guia da fuselagem se mover para frente e para trás através da biela. Prenda o molde superior do molde ao controle deslizante e o molde inferior à bancada do casco, a prensa pode pressionar o material perfurado colocado entre o molde superior e inferior e perfure -o em uma peça de trabalho por meio do molde. Processamento de impressão.

Quais são os recursos de design da manivela?

Dependendo da estrutura da cama, o manivela da prensa pode ser dividido em dois tipos: Aberto da imprensa e prensa fechada.

Os lados frontal, esquerda e direita do corpo da máquina de imprensa abertos estão abertos em três direções, por isso é muito conveniente operar e instalar o molde e é conveniente para alimentação automática. No entanto, como a cama é em forma de C, a rigidez é baixa. Quando a força de perfuração é alta.

Agora, o mundo pode fornecer pressões de energia com uma capacidade de 6,3 a 2500 toneladas, a fama C e a prensa de manivela de quadro H, a barra de tração e a prensa de engrenagem excêntrica de monobloco, a prensa hidráulica, a máquina de cisalhamento hidráulica e a máquina de flexão (freio de prensa), a máquina de corte de fibra a laser e acessórios automáticos, como alisão, alisadores e rolos NC.
