Como fazer óleo do acumulador e preenchimento de nitrogênio para máquina de cisalhamento de guilhotina

Como preencher nitrogênio e óleo para o acumulador de máquina de cisalhamento de guilhotina QC11Y

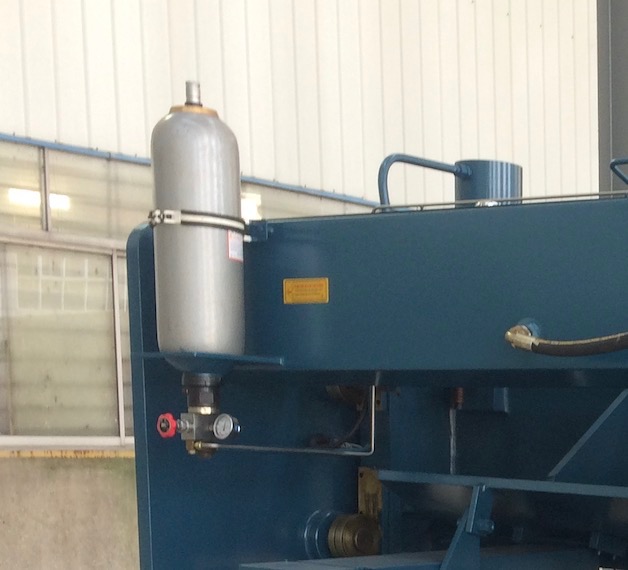

QC11Y Tipo de guilhotinaMáquina de corte hidráulicotem dois cilindros hidráulicos e um acumulador. Os cilindros hidráulicos impulsionam o portador da lâmina. O acumulador ajuda a dirigir o portador da lâmina de volta ao topo do ponto morto. A pressão do ar do acumulador deve ser 7-8mpa

Às vezes, o portador de lâmina de volta é muito lento. Uniformemente, o portador da lâmina não pode retornar ao ponto morto. Quando isso acontece, o operador inspecionará a pressão do ar do acumulador e a pressão do óleo.

Este artigo é introduzir as etapas de enchimento de nitrogênio e etapas de enchimento de óleo.

A: etapas de enchimento de nitrogênio

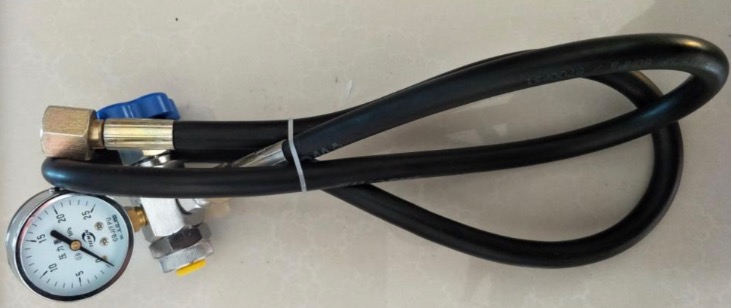

Em primeiro lugar, prepare a garrafa de nitrogênio e a ferramenta de enchimento de nitrogênio. A ferramenta de enchimento é normalmente embarcada com omáquina de corte.

Etapa 1: Abra a tampa e o plugue no topo do acumulador

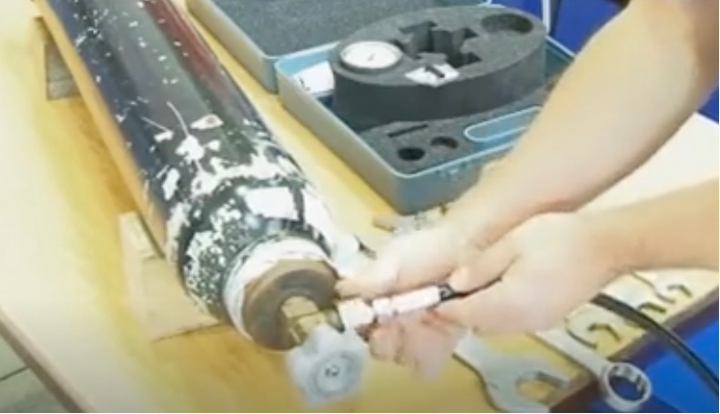

Etapa 2: Conecte a ferramenta de enchimento com o acumulador e a garrafa de nitrogênio

Etapa 3: Abra a válvula na ferramenta de enchimento e abra a válvula na garrafa de nitrogênio lentamente

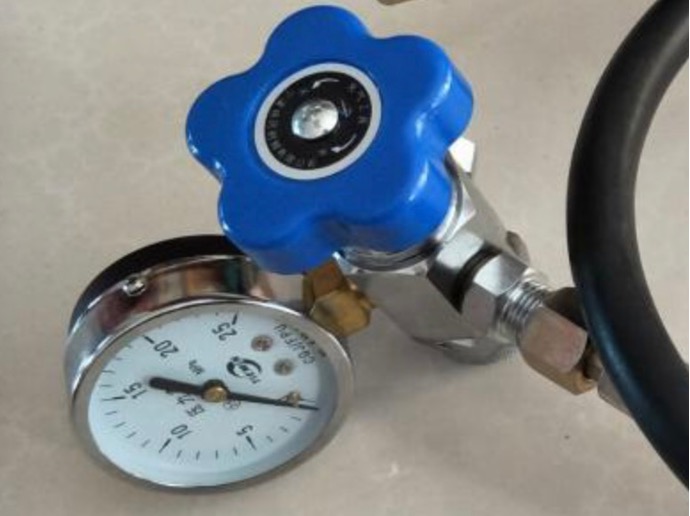

Etapa 4: feche a válvula na ferramenta de enchimento até o medidor de pressão atingir em 8mPa (consulte o padrão de modelo diferente), feche a válvula na garrafa de nitrogênio

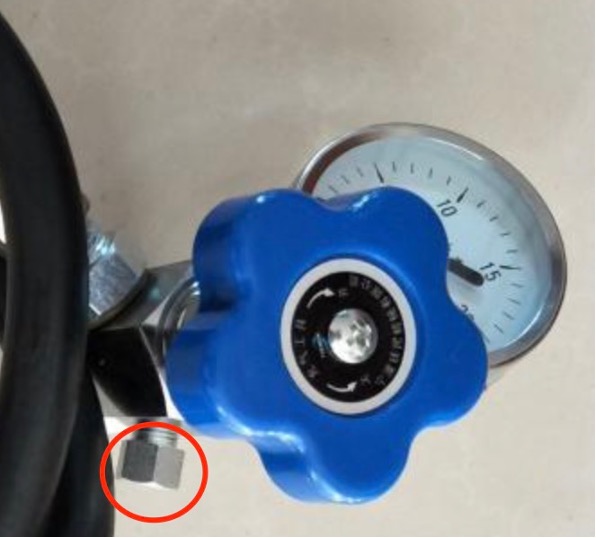

Etapa 5: Parafuse o interruptor de liberação de pressão na ferramenta de enchimento de nitrogênio, até o manômetro de volta para 0

Etapa 6: afaste a ferramenta de enchimento do acumulador

B. Etapas de enchimento de óleo

Para preencher o óleo para o acumulador, ele precisa de duas pessoas para trabalhar em conjunto.

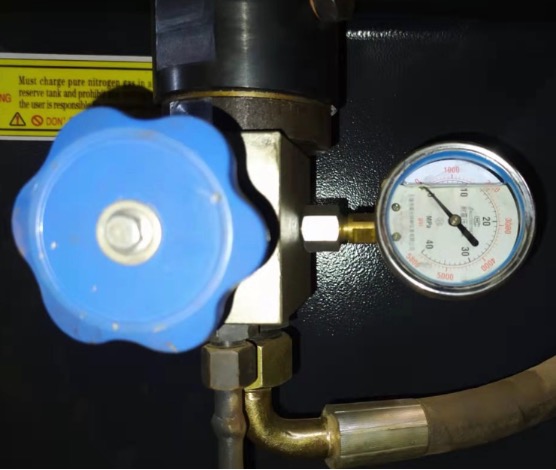

Passo 1: Uma pessoa vai para trás da máquina de corte. Encontre a válvula com manômetro na parte inferior do acumulador. Abra a válvula.

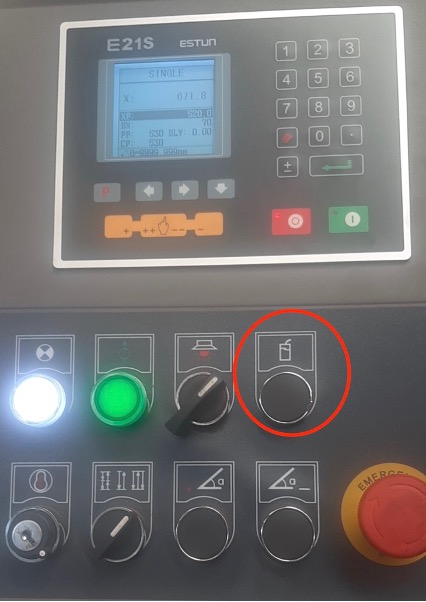

Etapa 2: uma pessoa vai para a frente a máquina. Encontre o botão de enchimento de óleo no painel de controle. Continue pressionando o botão e peça a pessoa de volta para verificar o manômetro de pressão.

Etapa 3: Uma vez que a pressão chegue a 10MPa (consulte o padrão de modelo diferente, 10-20MPa), a pessoa do lado da frente pára pressionando o botão de enchimento de óleo. Ao mesmo tempo, a pessoa do verso fecha a válvula imediatamente.
